金屬磷化表麵處理的方法是什麼？
發布日期：2018-08-27 點擊次數：3512次
金屬磷化表麵處理的方法是什麼？

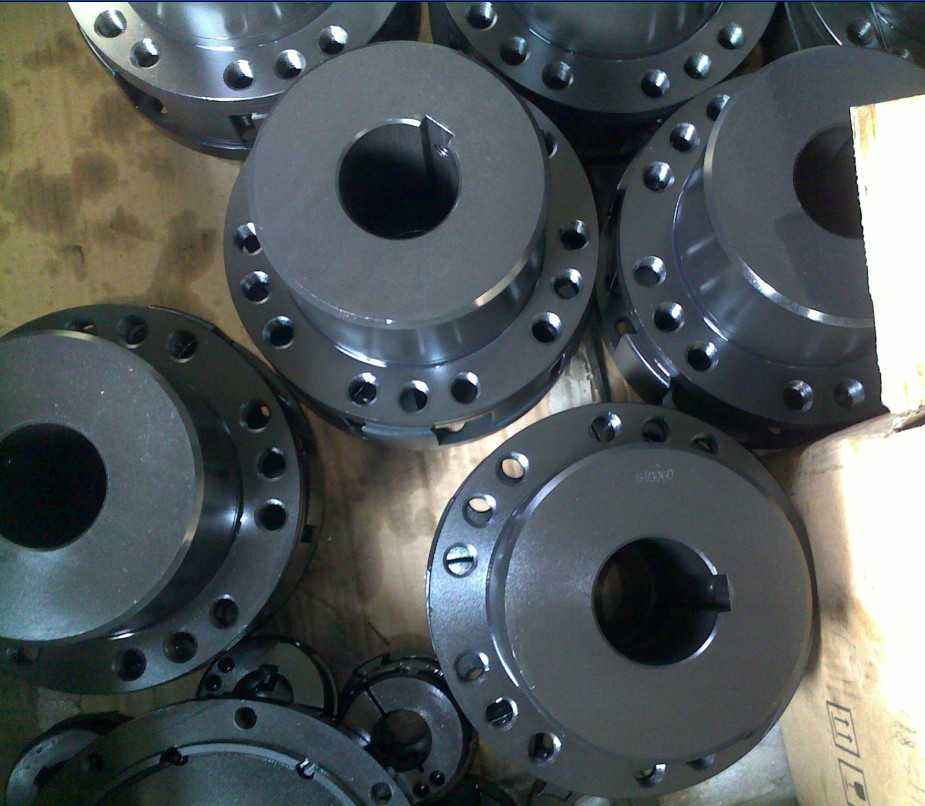

常chang州zhou市shi卓zhuo辰chen金jin屬shu表biao麵mian處chu理li有you限xian公gong司si闡chan述shu的de是shi金jin屬shu表biao麵mian的de磷lin化hua處chu理li工gong藝yi。具ju體ti地di說shuo，是shi對dui金jin屬shu基ji體ti的de表biao麵mian作zuo磷lin化hua處chu理li，使shi在zai表biao麵mian上shang形xing成cheng結jie合he力li和he防fang腐fu蝕shi能neng力li優you良liang的de磷lin化hua膜mo，作zuo為wei陽yang離li子zi電dian泳yong塗tu漆qi的de底di層ceng。
所指的“金屬表麵”是指任何金屬基體，特別是鋼鐵、鋅或鋅合金的表麵。
給汽車車身、汽車零件、鋼家俱等物品塗複麵層要進行電泳塗漆，目前，對電泳漆的前處理都采用磷化方法(即形成磷化膜的處理)。一yi般ban都dou采cai用yong噴pen淋lin法fa來lai作zuo磷lin化hua處chu理li，以yi減jian省sheng設she備bei和he提ti高gao生sheng產chan效xiao率lv。但dan是shi，在zai工gong件jian形xing狀zhuang複fu雜za，有you很hen多duo凹ao處chu的de情qing況kuang下xia，就jiu會hui有you一yi些xie部bu份fen不bu能neng直zhi接jie噴pen到dao磷lin化hua液ye。這zhe些xie部bu份fen的de抗kang腐fu蝕shi性xing能neng就jiu會hui很hen快kuai變bian差cha，即ji使shi是shi電dian泳yong漆qi以yi後hou也ye很hen容rong易yi被bei腐fu蝕shi。
另ling外wai，由you於yu汽qi車che要yao暴bao露lu於yu各ge種zhong各ge樣yang的de周zhou圍wei環huan境jing下xia，因yin而er車che身shen就jiu需xu要yao有you較jiao高gao的de耐nai腐fu蝕shi能neng力li，包bao括kuo要yao防fang止zhi車che身shen下xia部bu零ling件jian穿chuan孔kong和he防fang止zhi外wai極ji上shang的de纖xian維wei性xing腐fu蝕shi。
為克服上述問題及適應上述的要求，近研究出了噴浸方法。用磷化液噴淋金屬件5至30秒，然後再浸1至30分鍾的方法。這種方法是通過噴淋，使外板部份先產生磷酸鹽的初始結晶，然後通過浸漬完成磷化膜的形成過程。
在(zai)噴(pen)不(bu)到(dao)的(de)凹(ao)位(wei)處(chu)，磷(lin)化(hua)膜(mo)就(jiu)隻(zhi)是(shi)靠(kao)浸(jin)漬(zi)方(fang)法(fa)形(xing)成(cheng)。但(dan)是(shi)，那(na)些(xie)凹(ao)陷(xian)部(bu)位(wei)如(ru)側(ce)梁(liang)的(de)內(nei)板(ban)部(bu)份(fen)或(huo)車(che)門(men)內(nei)板(ban)部(bu)份(fen)，在(zai)噴(pen)淋(lin)時(shi)是(shi)會(hui)受(shou)到(dao)磷(lin)化(hua)液(ye)濺(jian)及(ji)或(huo)暴(bao)露(lu)於(yu)酸(suan)性(xing)環(huan)境(jing)下(xia)的(de)，它(ta)們(men)在(zai)這(zhe)5至30秒內會受到影響，在短時間內就形成一道藍色膜(即磷酸鐵膜層)，而這一膜層在浸漬時也是不會再轉變的。這一藍膜及黃色鏽斑表明磷化得不徹底和磷化膜不良。而外板部份經過5至30秒的噴淋形成的初始結晶，即使隨後再浸漬，其終形成的晶粒也是葉片狀的，就如隻由噴淋工序所產生的晶粒狀一樣。
結構材料、小零件等的磷化處理，通常是用浸漬法進行，比如在含鋅離子量很高的(約2至4克/升)磷化液中，在高溫(60-90℃)下浸漬較長的時間(3至10分鍾)進行的。所形成的膜很重(3至5克/平方米)，而且結合力不好，因而防腐蝕性能低，外觀低劣，不適宜作電泳塗漆的底層。
在按本發明進行磷化處理前，金屬工件通常要經除油清洗。例如以堿性除油劑，以50至60℃的溫度，處理工件2分鍾，然後用水清洗。再用表麵處理劑在50°-60℃溫度下處理工件10-30秒。
